                                                                                      ИНСТРУКЦИЯ ПО УСТАНОВКЕ

                                                                                  ТЕРМИТ 200/250/250ХЛ/300/300ХЛ

                                                                                             КОМПЛЕКТАЦИЯ №7












             1.      УСТАНОВКА НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ.



  1.1.   Снимите колесо.
  1.2.   Очистите поверхность амортизатора.

  1.3.   Выберите место на корпусе амортизатора для установки нагревательного элемента.



           ВАЖНО! Нагреватель с термоконтроллером устанавливается со стороны аккумулятора.

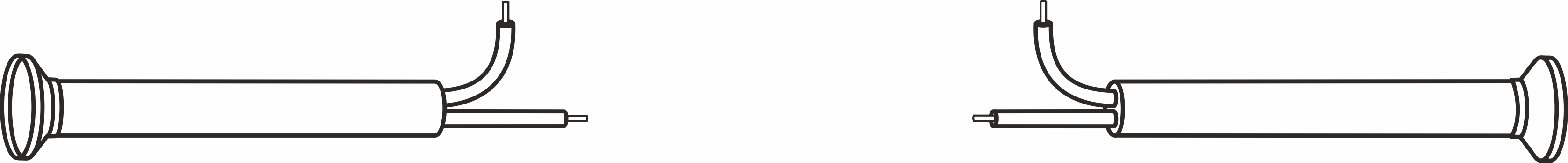

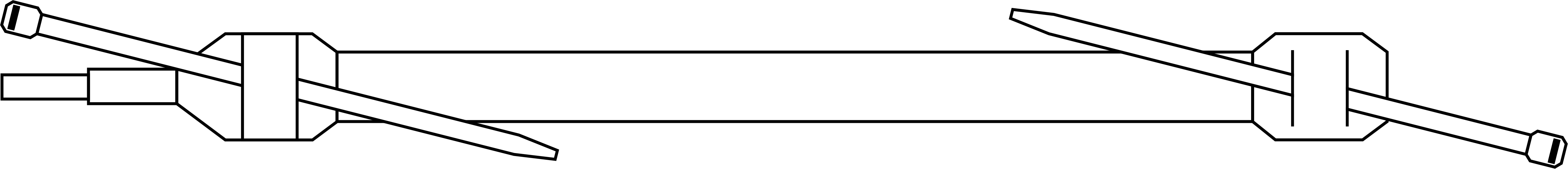

  1.4.   Вставьте хомуты в крепёжные муфты как показано на рисунке:







                                   МУФТА №1                                                                                     МУФТА №2





               в муфту №1 (с выводом провода) - под фиксирующую полоску,

               в муфту №2 (без вывода провода)  - в прорези на оплётке муфты.

               * насечку хомута расположите в сторону нагревателя, гладкой стороной наружу.

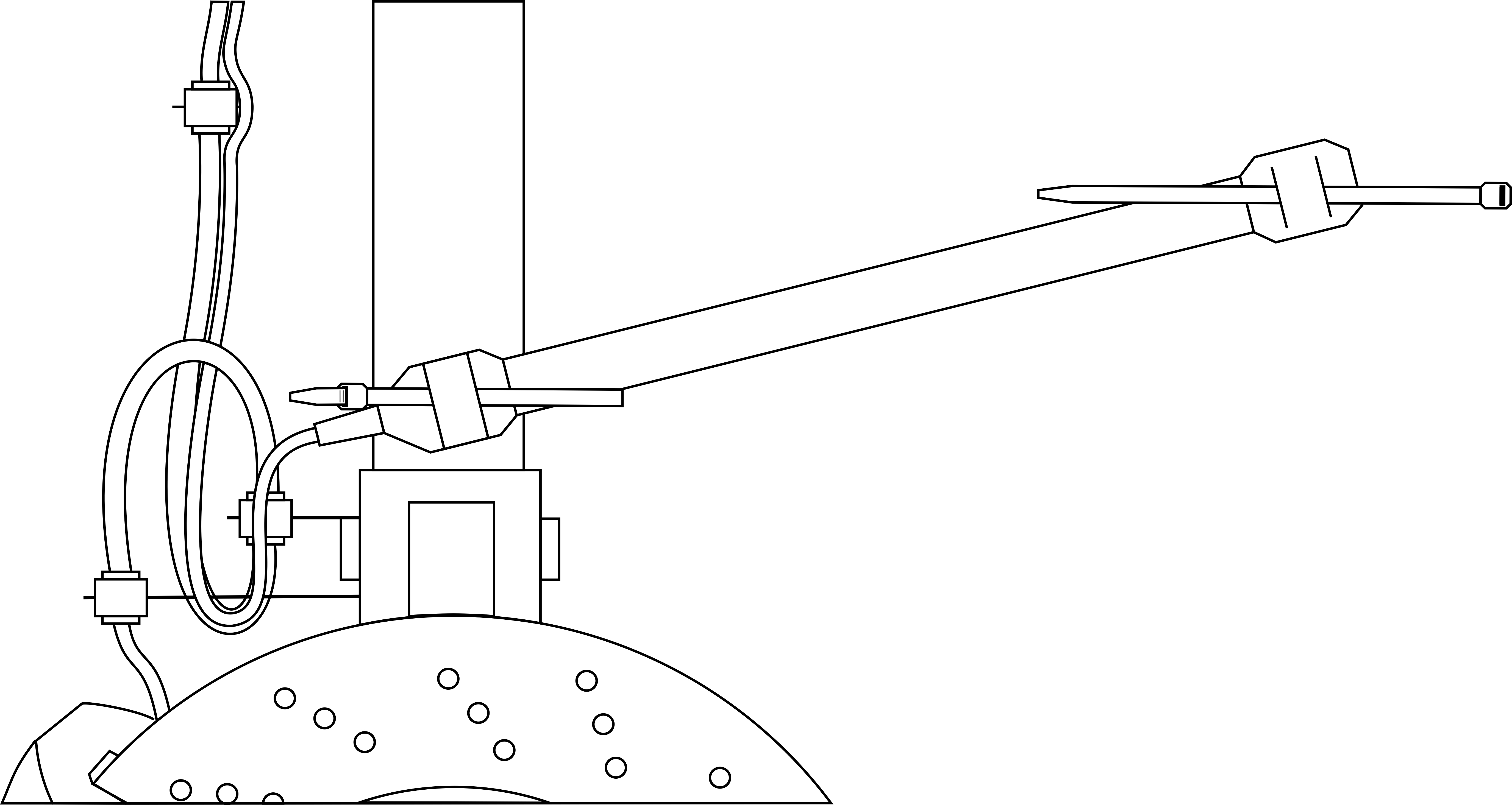

  1.5.   Установите муфту №1 на корпус амортизатора (проследите, чтобы провод нагревательного элемента свободно,

           логично, без натяга, соприкасался со шлангом тормозной системы (либо с проводом системы ABS)).
  1.6.   Соедините хомут, немного подтяните, так, чтобы оставить возможность корректировки положения муфты.






  1.7.   Оберните нагревательный элемент вокруг амортизатора, закрепите муфту №2.
  1.8.   Создайте небольшое натяжение в спирали нагревателя, скорректируйте положение муфт, подтяните оба хомута.



           ВАЖНО! Если до установки нагревательного элемента расстояние между колесом и амортизатором

                         было меньше 2см — производите установку муфт с внутренней стороны амортизатора,

                         между амортизатором и кузовом автомобиля.

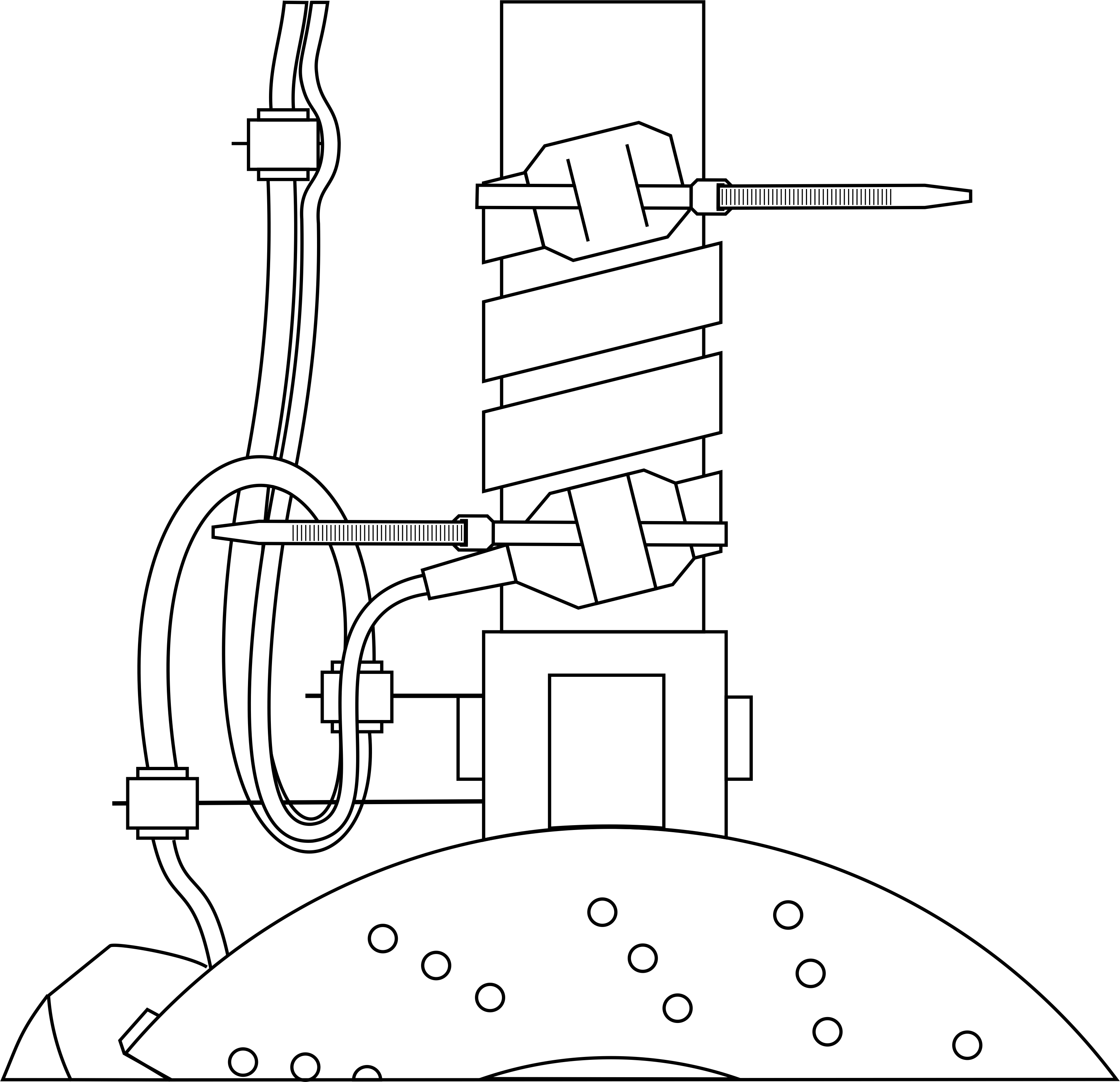

  1.9.   Протяните провод вдоль шланга тормозной системы (либо провода системы ABS) в кузов автомобиля:
             от передних амортизаторов - в двигательный отсек,

             от задних амортизаторов - в салон автомобиля (в случае отсутствия входных отверстий в задних колёсных арках

             их необходимо просверлить, вставить резиновые уплотнители и затем, через них провести провод в салон).

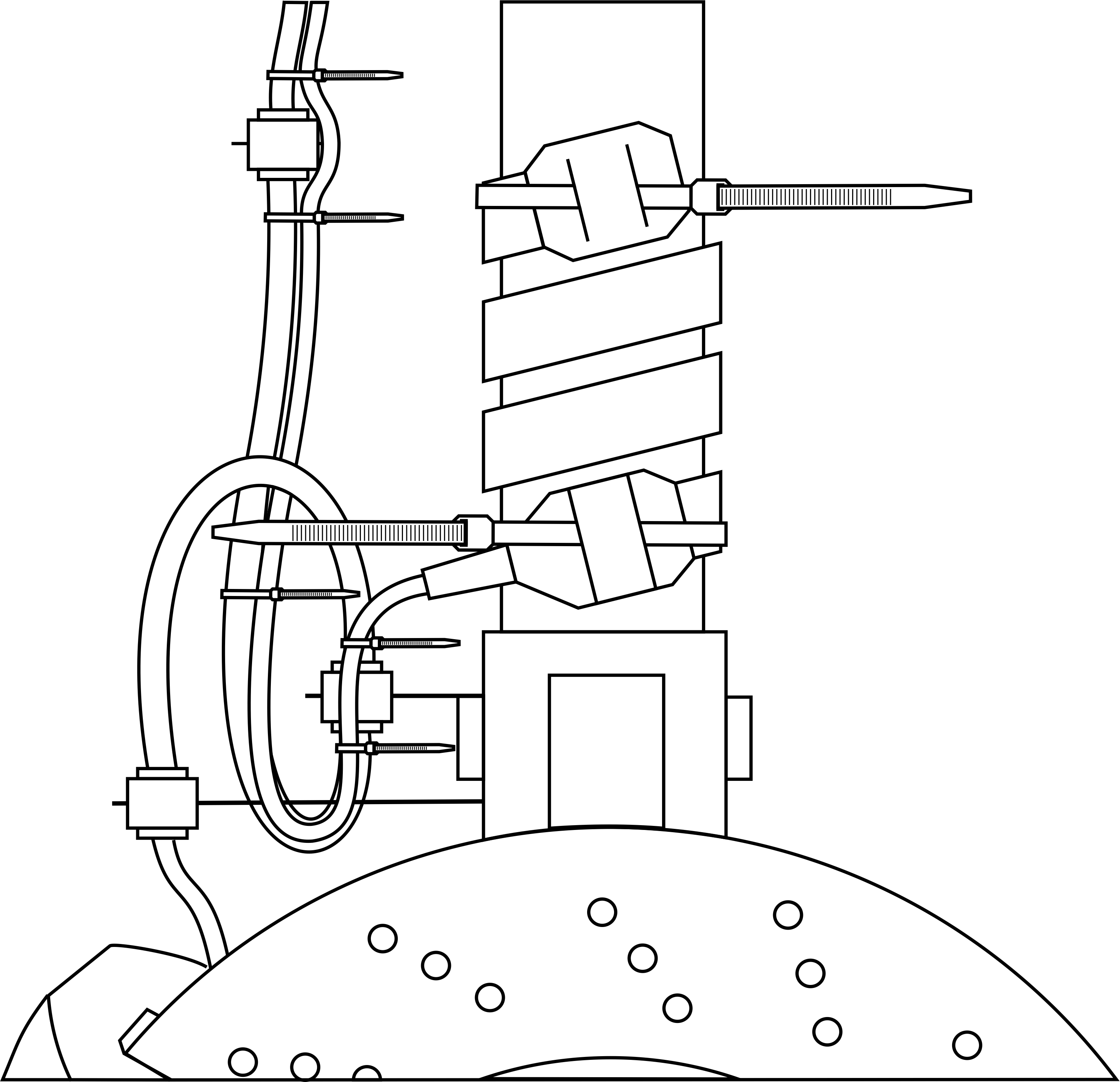

  1.10.   Скрепите провод и тормозную систему при помощи хомутов крепления провода.






  1.11. Удалите свободные концы хомутов.







  1.12. Установите защитные экраны (см. Установка защитных экранов).
  1.13. Установите колесо на место.







             2.     РАБОТЫ В САЛОНЕ АВТОМОБИЛЯ.



  2.1.   Зачистите провода задних нагревательных элементов.

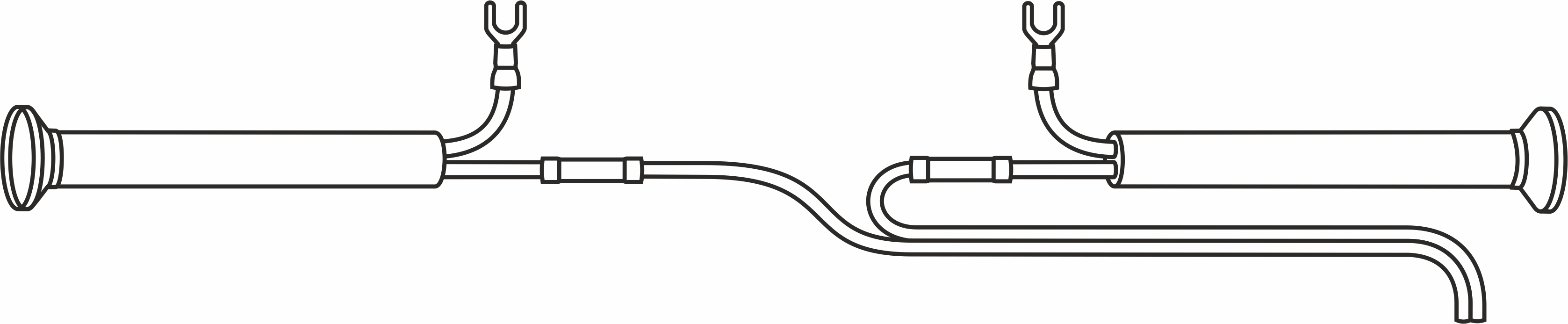

  2.2.   На любом проводе нагревателя установите вилку массы (полярность элементов №2 не имеет значения), обожмите её.

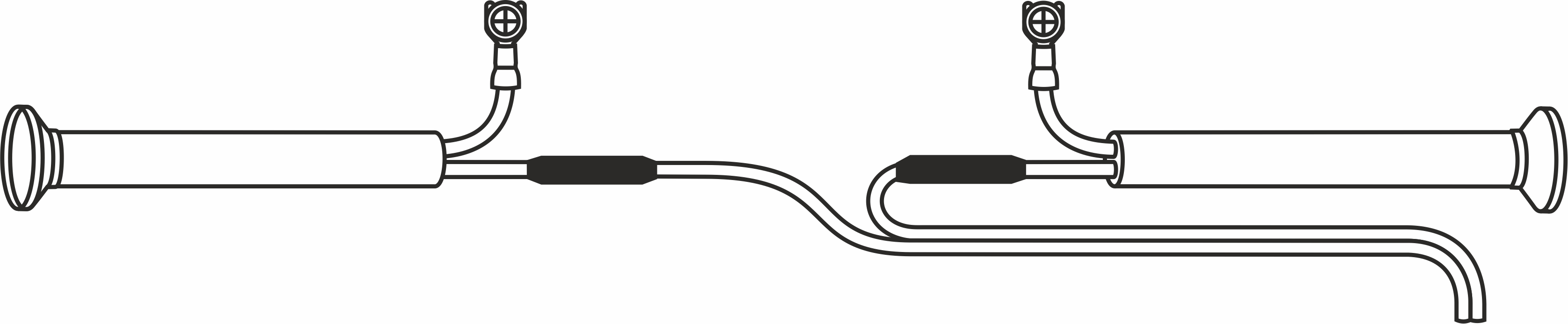

  2.3.   На втором проводе установите соединительную трубку и соедините с любой жилой монтажного провода,

           обожмите трубку.

  2.4.   Протяните монтажный провод ко второму заднему нагревателю, соедините вторую жилу монтажного провода

           с любым проводом нагревателя, на втором проводе нагревателя установите вилку массы.

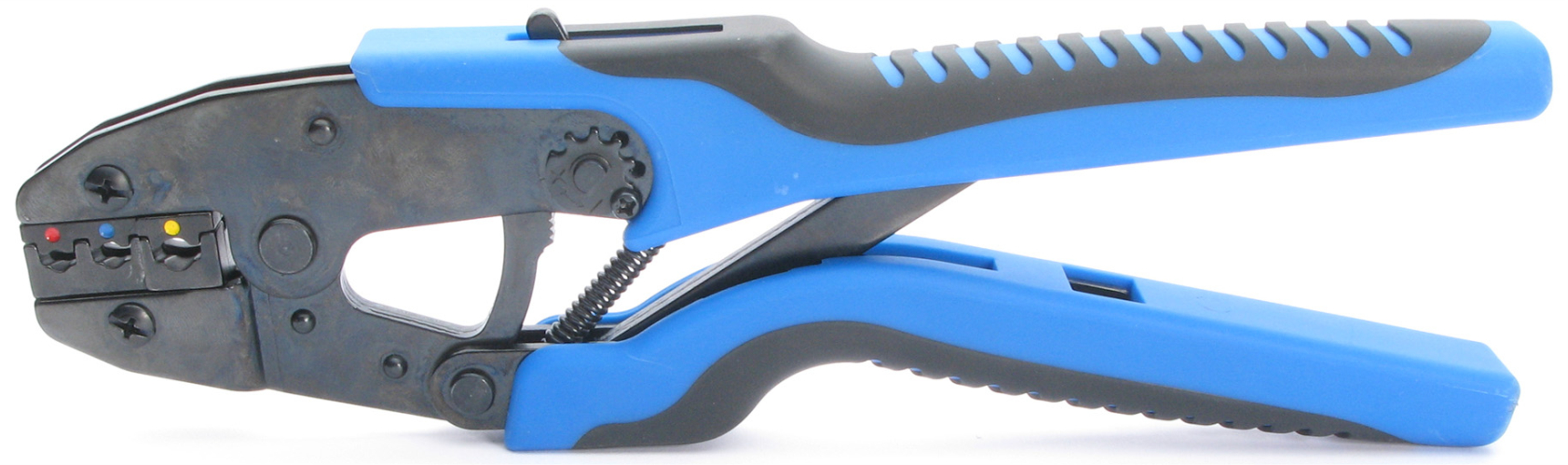

           ВАЖНО! Используйте для обжима пресс-клещи (цвет губок пресса должен соответствовать цвету обжимаемого элемента).

           Помните! — хорошо обжатое соединение залог долговременной работы устройства!






  2.5.   Изолируйте соединения при помощи изоляционной ленты (в комплект не входит).

  2.6.   Прикрепите вилки массы к кузову, используйте винтовые соединения уже имеющиеся в автомобиле,

           в случае отсутствия винтовых соединений в месте желаемого крепления — используйте саморезы по металлу.

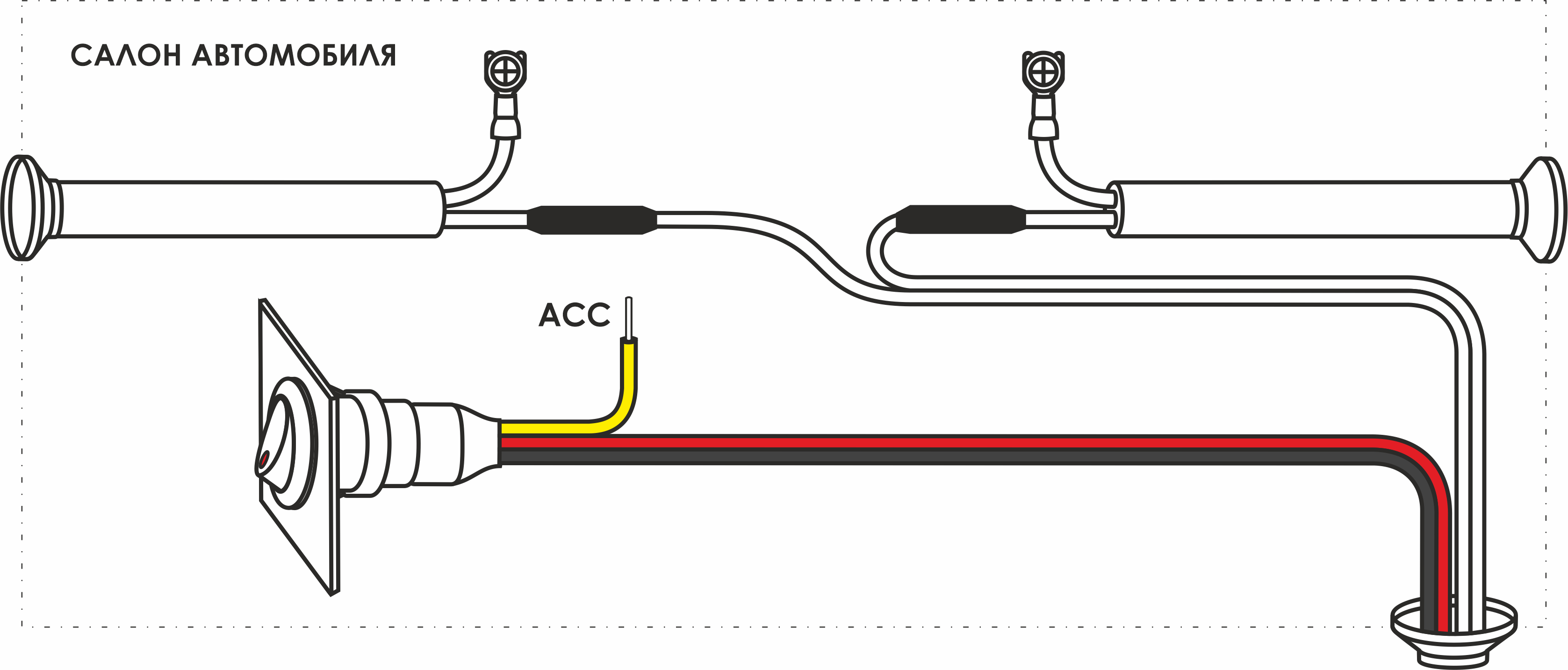

  2.7.   Протяните свободный конец монтажного провода по салону автомобиля к приборной панели, используйте для

           прокладки место под порогом со стороны водителя.






  2.8.   Установите выключатель в удобном, доступном водителю месте.

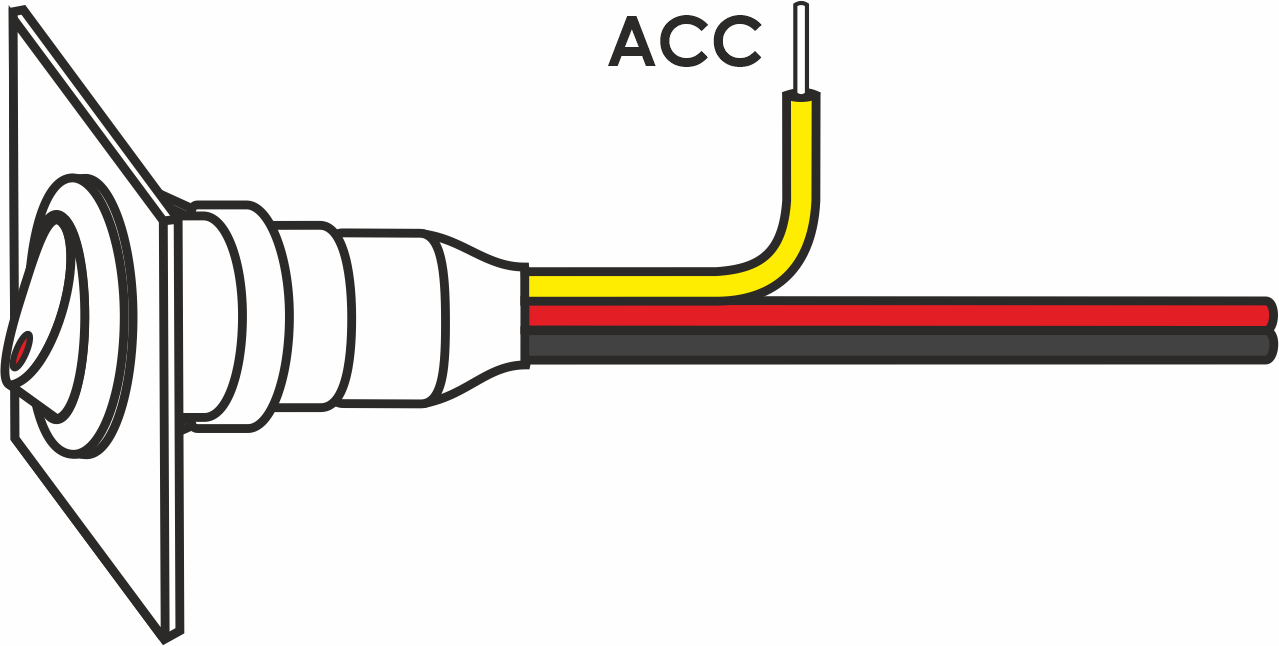

  2.9.   Зачистите конец желтого провода выключателя и подключите его к АСС (плюсовой провод штатной проводки

           автомобиля, где напряжение появляется при включении зажигания).






  2.10.   Протяните свободные концы провода от выключателя и задних нагревателей в двигательный отсек автомобиля

             (используйте место похождения штатной проводки из двигательного отсека в салон автомобиля через

              резиновое уплотнение).



              ВАЖНО! Пометьте провод от выключателя маркером (пригодится в момент подключения к Силовому Контуру).







            3.     РАБОТЫ В ДВИГАТЕЛЬНОМ ОТСЕКЕ.

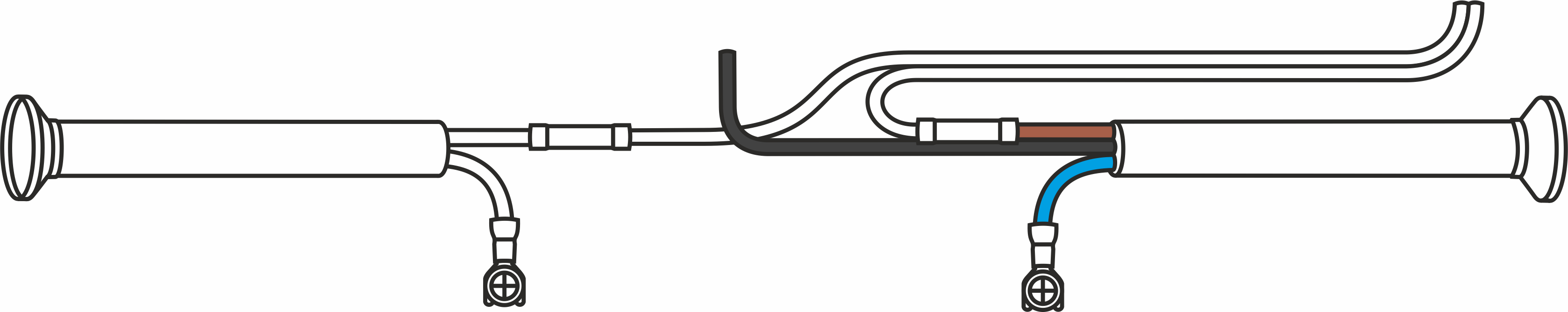

  3.1.   Подключите передний нагревательный элемент №2 по примеру задних.

  3.2.   Подключите нагревательный элемент №1 согласно расцветке проводов:

              синий — на кузов автомобиля,

              коричневый — ко второй жиле монтажного провода,

              чёрный — к чёрному проводу силового контура (см. ниже).

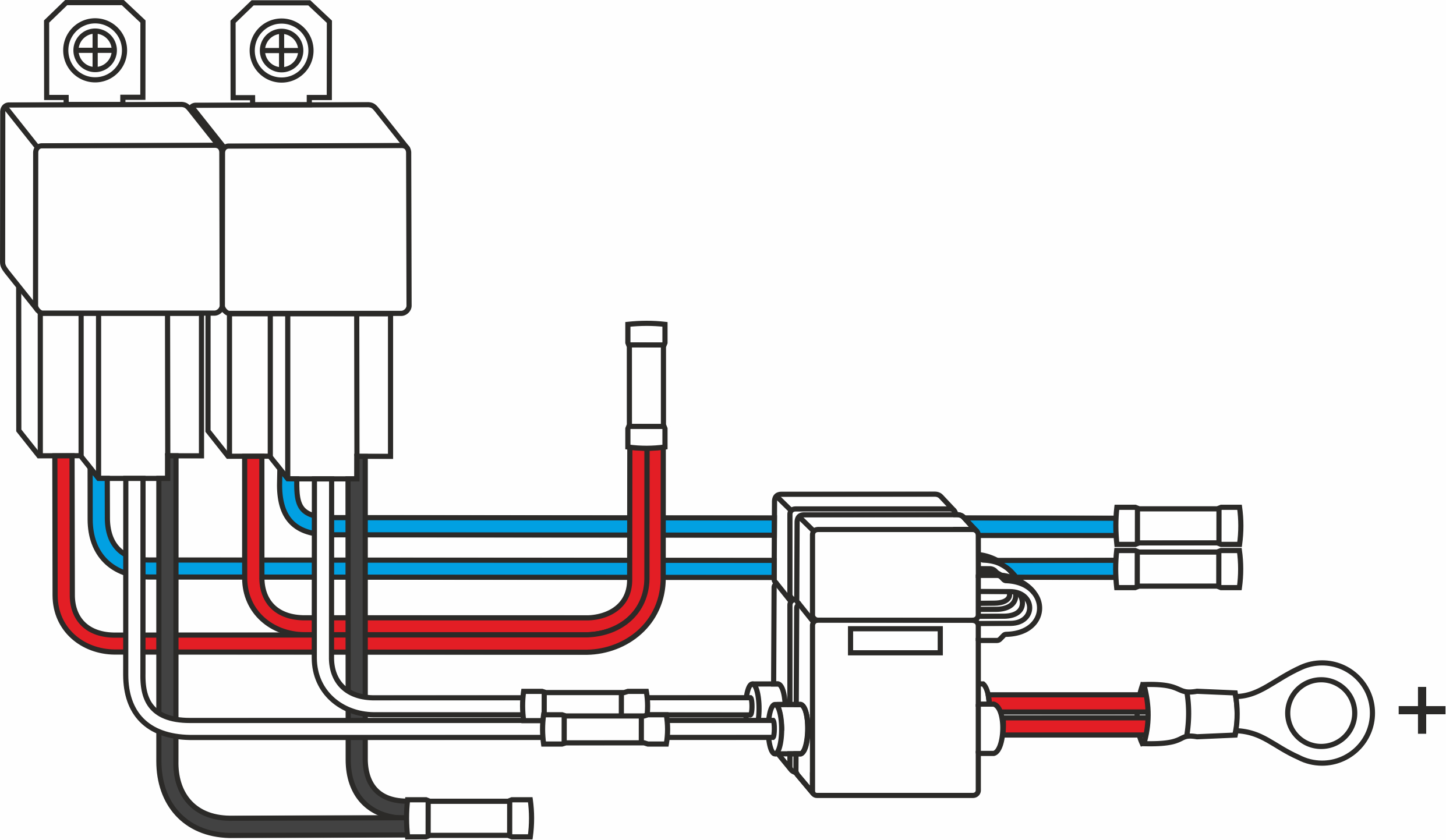

  3.3.   Установите силовой контур: реле на свободном месте кузова автомобиля, красный провод с кольцевым контактом

           свободно, без натяга, к плюсовому контакту аккумулятора (либо к месту крепления плюсового провода в блоке

           предохранителей), предохранители силового контура в свободном доступе.

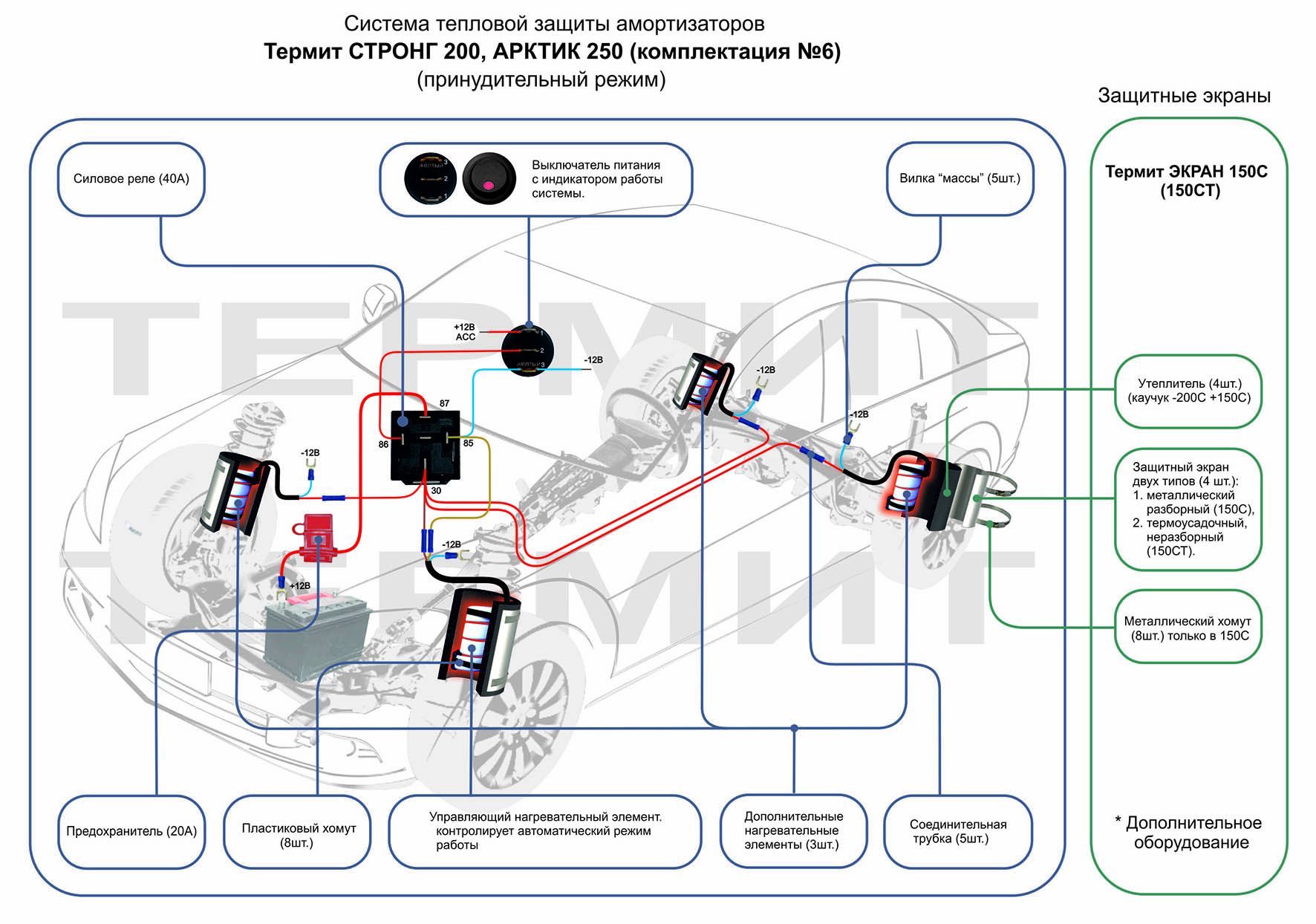

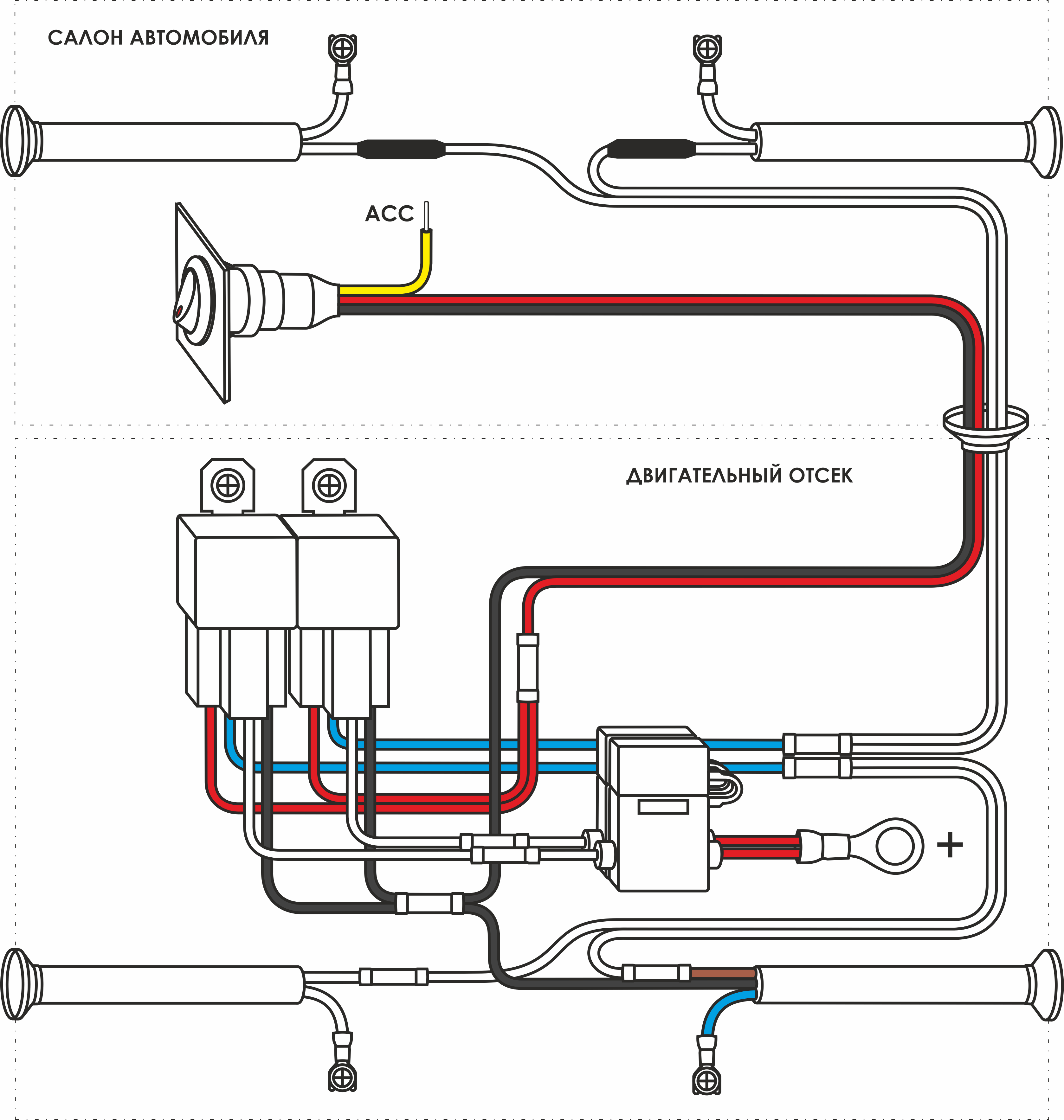

  3.4.   Соедините провода от нагревательных элементов и выключателя согласно схеме подключения.








  3.5.   Изолируйте соединения проводов.







            4.    ПРОВЕРКА РАБОТЫ УСТРОЙСТВА.

  4.1.   Заведите двигатель.
  4.2.   Включите устройство, индикатор выключателя загорится красным цветом.
  4.3.   Проверьте работу нагревателей путём тактильного измерения температуры (прикосновением руки), в случае

           сомнений - используйте термометр.
  4.4.   Дождитесь первого автоматического отключения устройства, индикатор выключится.
  4.5.   Заглушите двигатель.









                                                                УСТАНОВКА ЗАЩИТНЫХ ЭКРАНОВ



           5.    УСТАНОВКА УТЕПЛИТЕЛЯ


 5.1.   Оберните утеплитель вокруг нагревательного элемента.
 5.2.   Подтяните края утеплителя до момента соединения сторон, при необходимости - сделайте вырезы под провод

          нагревателя, либо под выступающие детали амортизатора, обрежьте лишнее.
 5.3.   Закрепите место соединения сторон утеплителя скотчем (в комплект не входит).

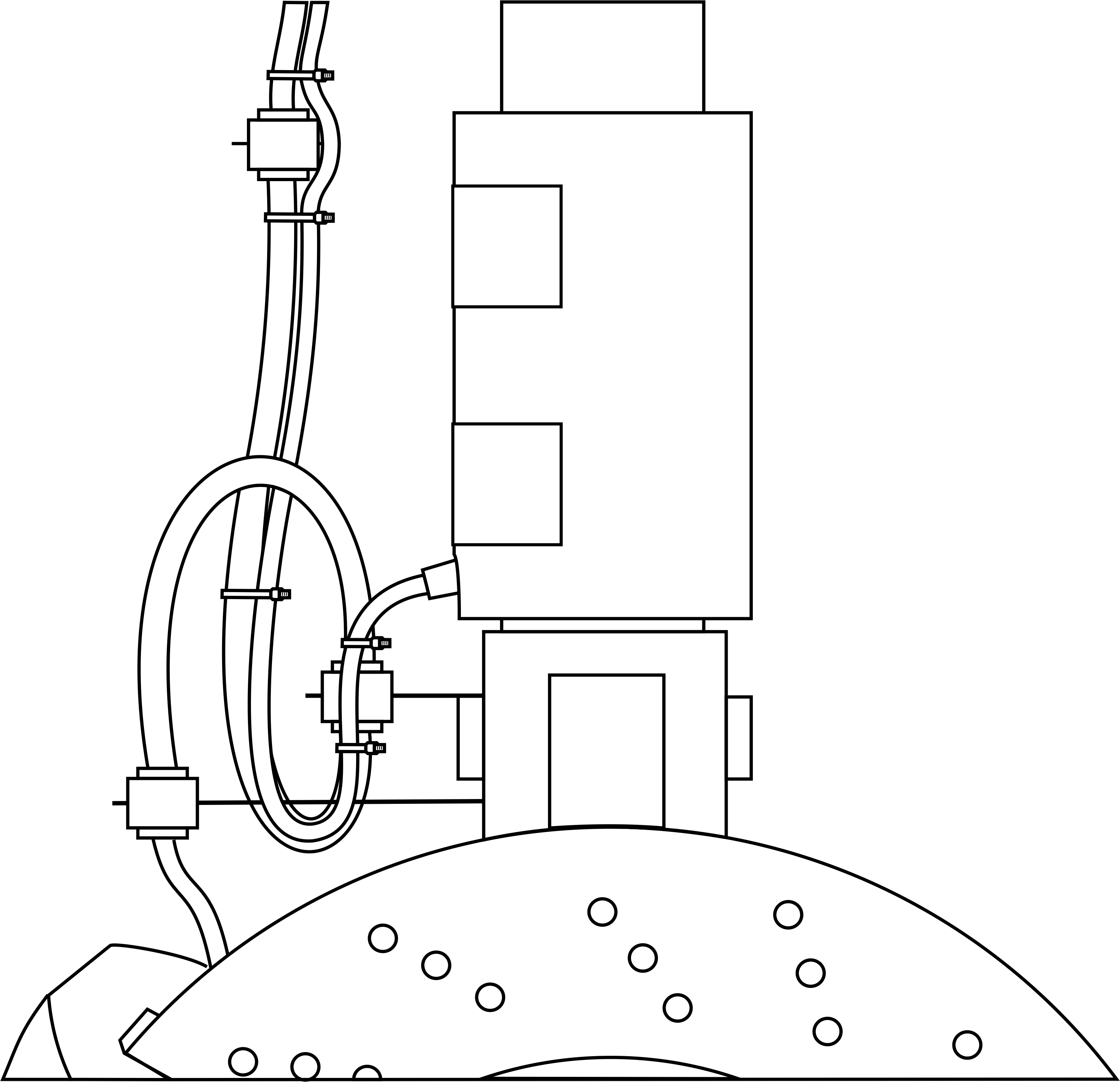

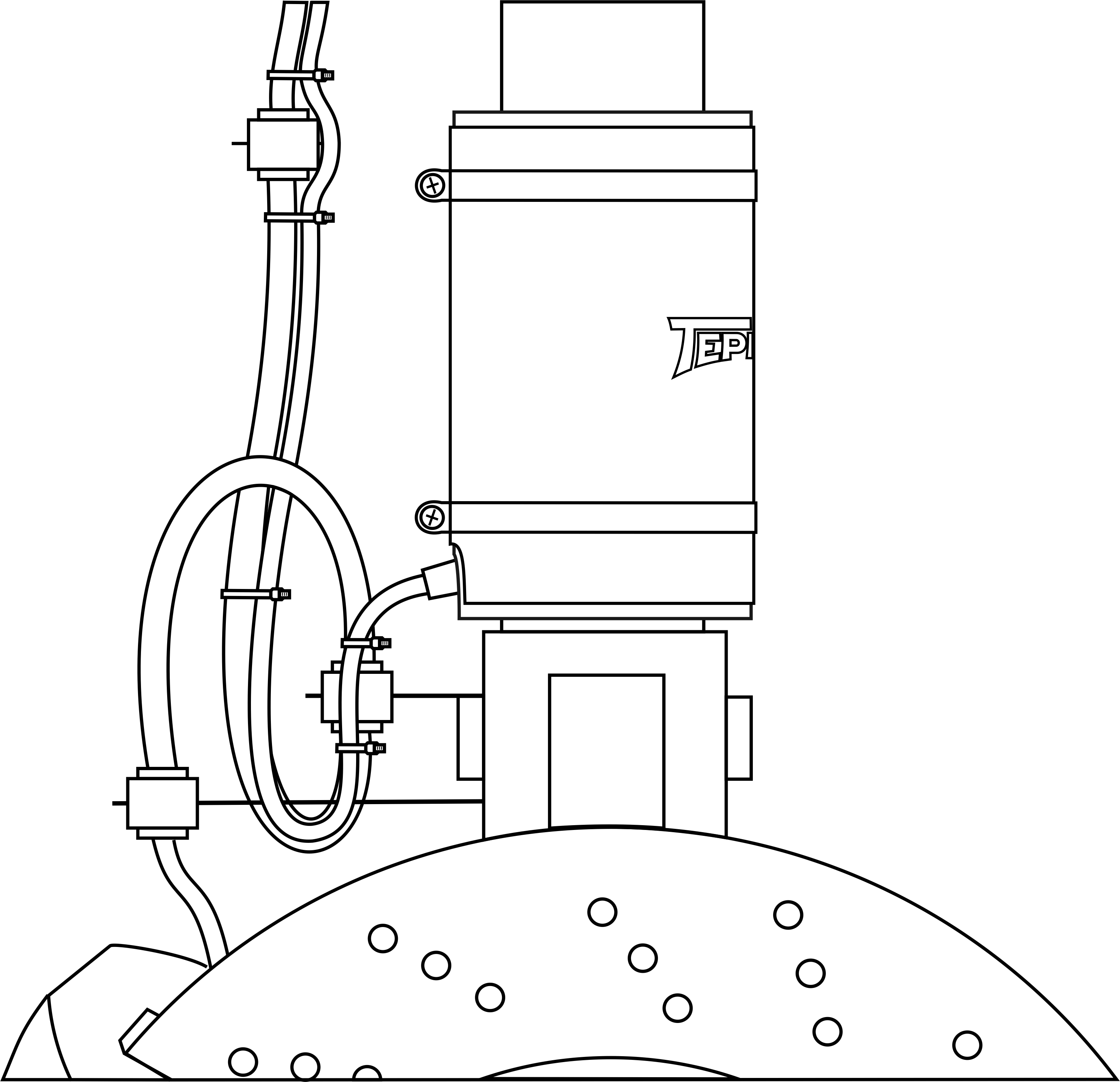

           6.    УСТАНОВКА ЭКРАНА


 6.1.   Оберните металлический экран вокруг утеплителя.
 6.2.   Расположите экран ровно посередине, логотип направьте вперёд по ходу движения автомобиля.
 6.3.   Установите хомуты на расстоянии 10-15мм. от края экрана.
 6.4.   Подтяните хомуты до момента соединения сторон экрана.
 6.5.   Помогите краям экрана зайти “в нахлёст”.
 6.6.   Подтяните хомуты до состояния плотного обжима.








           7.    ПРОВЕРКА УСТАНОВКИ


          Установите колёса, проверьте расстояние между экраном и колесом, если расстояние меньше 1см. разберите экран,

          переустановите нагреватели муфтами внутрь, соберите экран.




                                                             УСТРОЙСТВО СОБРАНО!  УДАЧНОЙ ЭКСПЛУАТАЦИИ!



                                     * ВАЖНО! Не используйте устройство круглый год! На лето его можно отключить!





СКАЧАТЬ ИНСТРУКЦИЮ

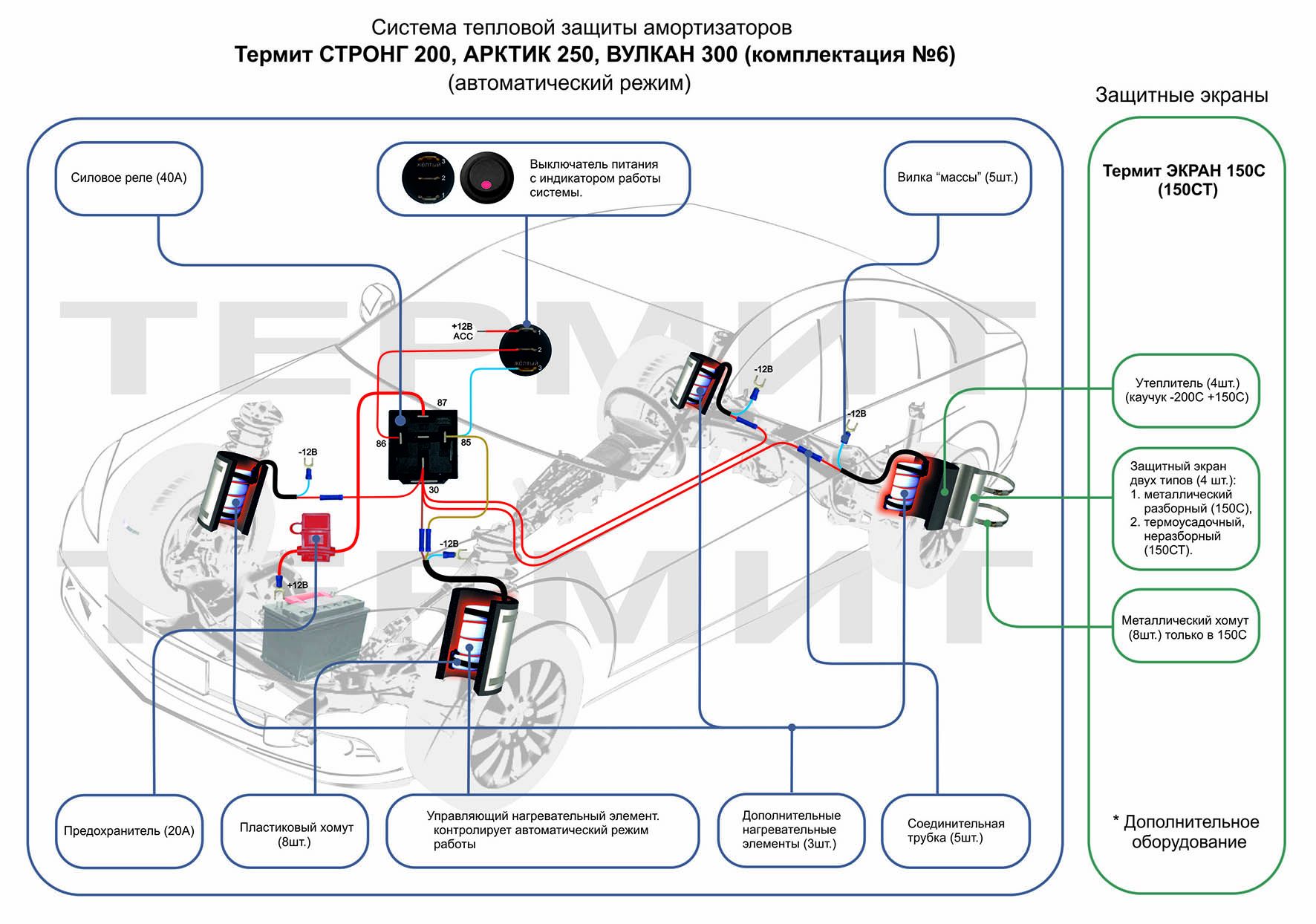

                        Комплектация №6

                                     Автоматический режим                       Принудительный режим

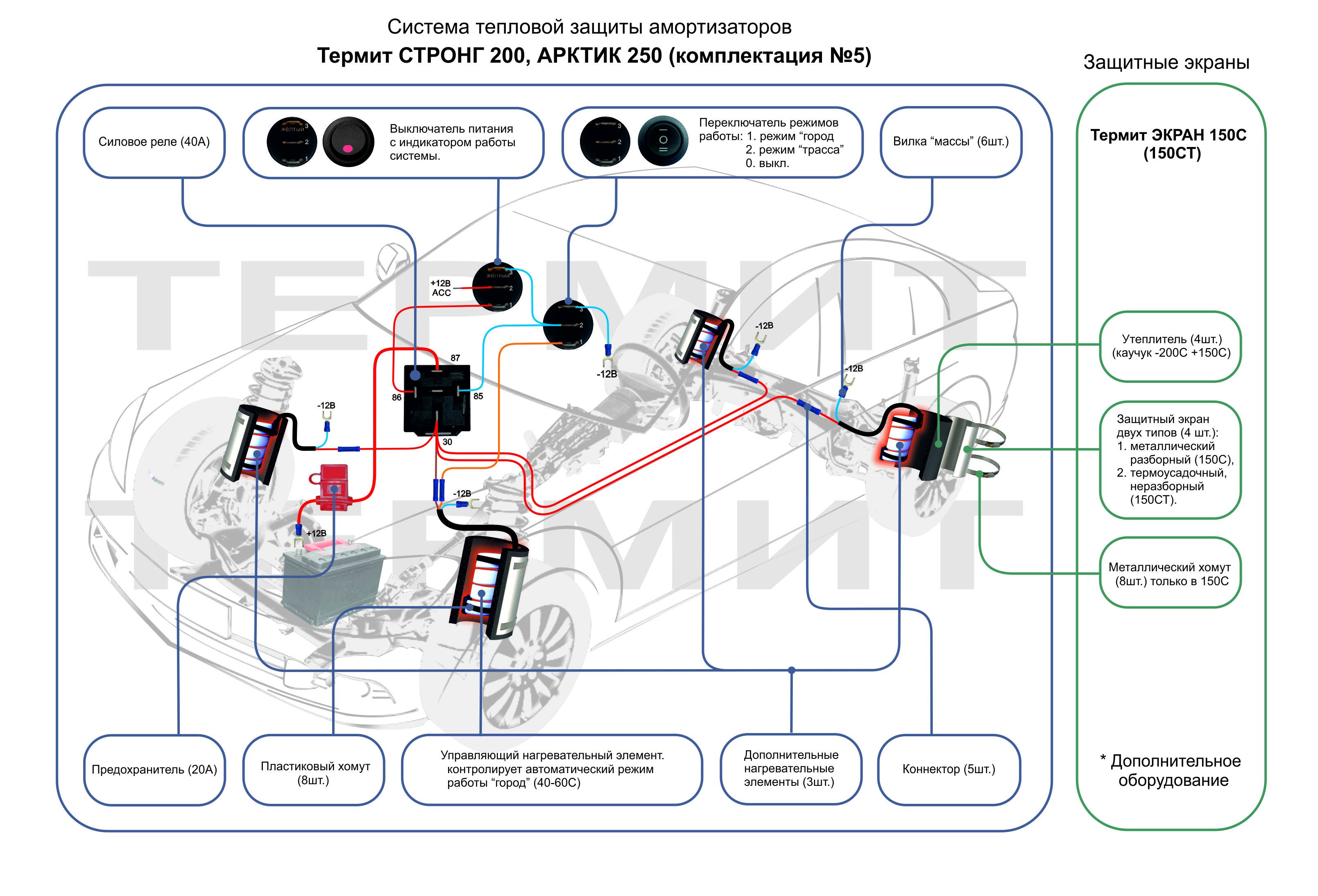

                  Комплектация №5
